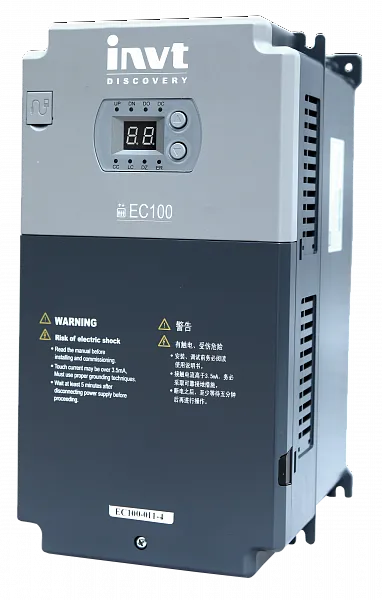

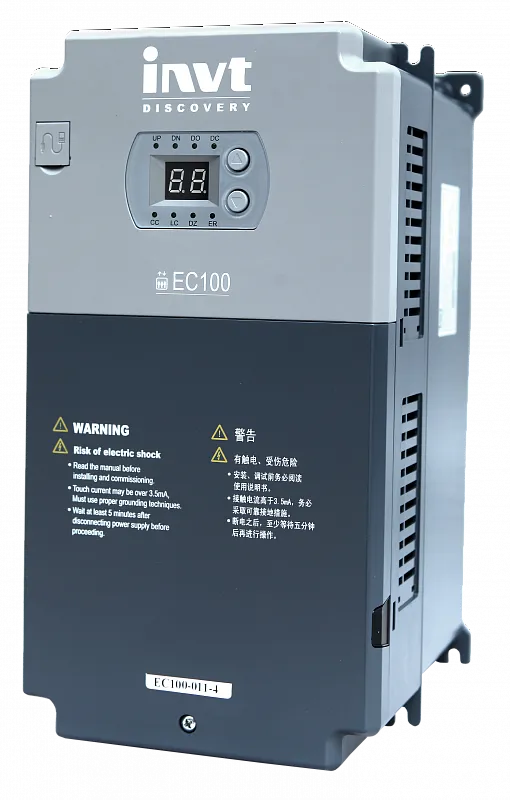

Современная лифтовая серия с интерфейсом CANopen EC100

Цены на популярные модификации

Преобразователь частоты INVT EC100-055-4

Код: 53207

Выходная мощность: до 55 кВт

Выходной ток: до 115 А

Входное напряжение: 3 фазы 380В -15%~15%

Выходное напряжение: от 0 до номинального входного напряжения

Степень защиты: IP20

Преобразователь частоты INVT EC100-045-4

Код: 53206

Выходная мощность: до 45 кВт

Выходной ток: до 92 А

Входное напряжение: 3 фазы 380В -15%~15%

Выходное напряжение: от 0 до номинального входного напряжения

Степень защиты: IP20

Преобразователь частоты INVT EC100-037-4

Код: 53204

Выходная мощность: до 37 кВт

Выходной ток: до 75 А

Входное напряжение: 3 фазы 380В -15%~15%

Выходное напряжение: от 0 до номинального входного напряжения

Степень защиты: IP20

Преобразователь частоты INVT EC100-030-4

Код: 53203

Выходная мощность: до 30 кВт

Выходной ток: до 62 А

Входное напряжение: 3 фазы 380В -15%~15%

Выходное напряжение: от 0 до номинального входного напряжения

Степень защиты: IP20

Преобразователь частоты INVT EC100-022-4

Код: 53202

Выходная мощность: до 22 кВт

Выходной ток: до 46 А

Входное напряжение: 3 фазы 380В -15%~15%

Выходное напряжение: от 0 до номинального входного напряжения

Степень защиты: IP20

Преобразователь частоты INVT EC100-018-4

Код: 53201

Выходная мощность: до 18,5 кВт

Выходной ток: до 38 А

Входное напряжение: 3 фазы 380В -15%~15%

Выходное напряжение: от 0 до номинального входного напряжения

Степень защиты: IP20

Преобразователь частоты INVT EC100-015-4

Код: 53200

Выходная мощность: до 15 кВт

Выходной ток: до 34 А

Входное напряжение: 3 фазы 380В -15%~15%

Выходное напряжение: от 0 до номинального входного напряжения

Степень защиты: IP20

Преобразователь частоты INVT EC100-011-4

Код: 53199

Выходная мощность: до 11 кВт

Выходной ток: до 27 А

Входное напряжение: 3 фазы 380В -15%~15%

Выходное напряжение: от 0 до номинального входного напряжения

Степень защиты: IP20

Преобразователь частоты INVT EC100-7R5-4

Код: 53198

Выходная мощность: до 7,5 кВт

Выходной ток: до 18,5 А

Входное напряжение: 3 фазы 380В -15%~15%

Выходное напряжение: от 0 до номинального входного напряжения

Степень защиты: IP20

Преобразователь частоты INVT EC100-5R5-4

Код: 53197

Выходная мощность: до 5,5 кВт

Выходной ток: до 13 А

Входное напряжение: 3 фазы 380В -15%~15%

Выходное напряжение: от 0 до номинального входного напряжения

Степень защиты: IP20

Преобразователь частоты INVT EC100-004-4

Код: 53196

Выходная мощность: до 4 кВт

Выходной ток: до 11 А

Входное напряжение: 3 фазы 380В -15%~15%

Выходное напряжение: от 0 до номинального входного напряжения

Степень защиты: IP20

Преобразователь частоты INVT EC100-2R2G-S2

Код: 53195

Выходная мощность: до 2,2 кВт

Выходной ток: до 11 А

Входное напряжение: 1 фаза 220В -15%~15%

Выходное напряжение: 3 фазы до 220В

Степень защиты: IP20

Преобразователь частоты INVT EC100-1R5G-S2

Код: 53194

Выходная мощность: до 1,5 кВт

Выходной ток: до 5,5 А

Входное напряжение: 1 фаза 220В -15%~15%

Выходное напряжение: 3 фазы до 220В

Степень защиты: IP20

Посмотреть все модификации

Подробное описание

Лифтовая серия EC100 — это усовершенствованная лифтовая серия CHV 180 вобравшая в себя все новые инженерные решения и наработки за последние время. Так же как и предыдущая серия EC 100 одинаково успешно работает как с синхронными так и асинхронными двигателями.

Основные функции

Готовые и апробируемые рабочие алгоритмы управления, позволяющие существенно сократить время наладки оборудования и упростить жизнь обслуживающего персонала

Максимальный этаж - 64-ый
Максимальная скорость 6 м/с
Управление до 8-ми лифтами одновременно
При использовании внешнего модуля (DM-05 Ethernet) возможно управление лифтом в режиме реального времени через интернет
Функция принудительного замедления, которая позволяет предотвратить столкновение кабины с нижним и верхним ограничителем хода
Статическая и динамическая автонастройка
Многоступенчатая защита стандарт EN81 и GB7588
Встроенный ЕМС фильтр класса С3
Низковольтный режим при аварийно-спасательных работах, с применением однофазного UPS (ИБП) 220VAC
Программируемый логический контроллер: обеспечивает переключение (изменение) функций для дискретных входов и выходов
Ручной коммуникатор (операторская панель): автономный человеко- машинный интерфейс с функциями управления, отладки, трассировки, копирования и переноса данных. Можно подключиться в кабине лифта через CAN интерфейс.
Модуль TCP/IP для удаленной отладки и управления

Области применения:

Лифты

Код обозначения при заказе

1 - название серии;

2 - цифровой код, обозначающий мощность. R – десятичная запятая. Пример: 1R5 – 1,5 кВт;

3 - S2 - входное напряжение однофазное 220В -15%~15% выходное напряжение 3х фазное до уровня входного напряжения.

4 - входное напряжение 3AC 400В -15%~15%.

EC 100 Лифтовая серия
№	Модель	Мощность (KW)	Вых. ток (А)	DBU	Рекомендуемый тормозной резистор
1-но фазное напряжение 220В на входе и трехфазное 220В на выходе
1	EC100-1R5G-S2	1,5	5,5	Встроенный	120 Ом / 400 Вт
2	EC100-2R2G-S2	2,2	11	Встроенный	100 Ом / 1 кВт
3-х фазное напряжение 400В -15%~15%
1	EC100-004-4	4	11	Встроенный	75 Ом / 1,2 кВт
2	EC100-5R5-4	5,5	13	Встроенный	55 Ом / 1,5 кВт
3	EC100-7R5-4	7,5	18,5	Встроенный	50 Ом / 2 кВт
4	EC100-011-4	11	27	Встроенный	40 Ом / 4 кВт
5	EC100-015-4	15	34	Встроенный	32 Ом / 4,5 кВт
6	EC100-018-4	18,5	38	Встроенный	28 Ом / 5 кВт
7	EC100-022-4	22	46	Встроенный	22 Ом / 7 кВт
8	EC100-030-4	30	62	Встроенный	20 Ом / 10 кВт
9	EC100-037-4	37	75	DBU100H-060-4	14 Ом / 11,1 кВт
10	EC100-045-4	45	92	DBU100H-110-4	11 Ом / 13,5 кВт
11	EC100-055-4	55	115	DBU100H-110-4	9 Ом / 16,5 кВт

Технические характеристики

	Наименование	Характеристики
Вход	Входное напряжение (В)	Трехфазное напряжение 400 +-15% и однофазное напряжение 220 +-15%
	Входная частота	47-63 Гц
	Цифровые входы	29 входов, DC 24В/4,5 – 8 мА
	Высоковольтные входы	3-ри входа AC/DC 110В
	Порт энкодера	Инкрементный энкодер, sin/cos, UVW
Выход	Выходное напряжение	От 0 до номинального входного напряжения
	Выходная частота	0-400 Гц
	Цифровые выходы	12 выходов, DC 30V/5A и AC 250V/5A
	Протокол связи	CANopen 3 канала
Встроенные блоки	Фильтр EMC	Встроенный фильтр класса С2: согласно требованиям директивы IEC 61800-3 C2
	DBU	до 30 кВт
Функции управления	Режим управления	Векторное управление с PG — картой
Функции	Перегрузочная способность	150% от номинального тока в течении 60 секунд. 180% от номинального тока в течении 10 секунд. 200% в течении 1 сек.
	Стартовый момент	Векторное управление с PG – картой при 0 Гц 150% от номинального момента
	Контроль скорости	Векторное управление с PG – картой +- 0,1% от максимальной скорости
	Автоматическая регулировка Напряжения (Функция AVR)	Поддержка выходного напряжения на заданном уровне независимо от колебаний питающей сети
	Самообучающий режим	Принудительное включение торможения перед нужным этажом
	Авто настройка	Статическая и динамическая
	Компенсация стартового момента	Плавный запуск без применения взвешивающих устройств.
		Дистанционное управление остановкой
Остальное	Температура окружающей среды	От - 10°С до + 40°С. Мощность инвертора снижается при эксплуатации при температурах свыше 40°С на 4% при увеличении на 1°С до 50 °С. Свыше эксплуатация запрещена.
Остальное	Температура хранения	от - 30°С до + 60°С
	Высотность	0-1000м без ухудшения рабочих параметров. 1000-4000 согласно графику приведенному в руководстве.
	Степень защиты	IP20

Габаритные размеры

Габаритные размеры
Модель	W (мм)	H (мм)	D (мм)	A (мм)	B (мм)	C (мм)	Диаметр отверстия	Под болт
EC100-1R5-S2	170	320	197	151	303	6.5	6.5	M6
EC100-2R2-S2	170	320	197	151	303	6.5	6.5	M6
EC100-004-4	170	320	197	151	303	6.5	6.5	M6
EC100-5R5-4	170	320	197	151	303	6.5	6.5	M6
EC100-7R5-4	170	320	197	151	303	6.5	6.5	M6
EC100-011-4	170	320	197	151	303	6.5	6.5	M6
EC100-015-4	230	330	197	210	311	6.5	6.5	M6
EC100-018-4	230	330	197	210	311	6.5	6.5	M6
EC100-022-4	255	400	226	237	384	10	6.5	M6
EC100-030-4	255	400	226	130	384	10	6.5	M6
EC100-037-4	270	555	325	130	540
EC100-045-4	270	555	325	130	540
EC100-055-4	270	555	325	130	540

Схемы подключения

Документация и ПО

Каталог продукции INVT

Katalog_INVT.pdf

11,5 МБ

Декларация соответствия на частотные преобразователи INVT

dc_pch_invt.pdf

6,2 МБ

Сертификат дистрибьютора INVT

OVENKOMPLEKTAVTOMATIKA_LLC_INVT.pdf

10,6 МБ

Цены Купить

GD300L CANopen CHV180 GD200L

Основные функции

Максимальный этаж - 64-ый
Максимальная скорость 6 м/с
Управление до 8-ми лифтами одновременно
При использовании внешнего модуля (DM-05 Ethernet) возможно управление лифтом в режиме реального времени через интернет
Функция принудительного замедления, которая позволяет предотвратить столкновение кабины с нижним и верхним ограничителем хода
Статическая и динамическая автонастройка
Многоступенчатая защита стандарт EN81 и GB7588
Встроенный ЕМС фильтр класса С3
Низковольтный режим при аварийно-спасательных работах, с применением однофазного UPS (ИБП) 220VAC
Программируемый логический контроллер: обеспечивает переключение (изменение) функций для дискретных входов и выходов
Ручной коммуникатор (операторская панель): автономный человеко- машинный интерфейс с функциями управления, отладки, трассировки, копирования и переноса данных. Можно подключиться в кабине лифта через CAN интерфейс.
Модуль TCP/IP для удаленной отладки и управления

Области применения:

Лифты

Код обозначения при заказе

1 - название серии;

2 - цифровой код, обозначающий мощность. R – десятичная запятая. Пример: 1R5 – 1,5 кВт;

3 - S2 - входное напряжение однофазное 220В -15%~15% выходное напряжение 3х фазное до уровня входного напряжения.

4 - входное напряжение 3AC 400В -15%~15%.

EC 100 Лифтовая серия
№	Модель	Мощность (KW)	Вых. ток (А)	DBU	Рекомендуемый тормозной резистор
1-но фазное напряжение 220В на входе и трехфазное 220В на выходе
1	EC100-1R5G-S2	1,5	5,5	Встроенный	120 Ом / 400 Вт
2	EC100-2R2G-S2	2,2	11	Встроенный	100 Ом / 1 кВт
3-х фазное напряжение 400В -15%~15%
1	EC100-004-4	4	11	Встроенный	75 Ом / 1,2 кВт
2	EC100-5R5-4	5,5	13	Встроенный	55 Ом / 1,5 кВт
3	EC100-7R5-4	7,5	18,5	Встроенный	50 Ом / 2 кВт
4	EC100-011-4	11	27	Встроенный	40 Ом / 4 кВт
5	EC100-015-4	15	34	Встроенный	32 Ом / 4,5 кВт
6	EC100-018-4	18,5	38	Встроенный	28 Ом / 5 кВт
7	EC100-022-4	22	46	Встроенный	22 Ом / 7 кВт
8	EC100-030-4	30	62	Встроенный	20 Ом / 10 кВт
9	EC100-037-4	37	75	DBU100H-060-4	14 Ом / 11,1 кВт
10	EC100-045-4	45	92	DBU100H-110-4	11 Ом / 13,5 кВт
11	EC100-055-4	55	115	DBU100H-110-4	9 Ом / 16,5 кВт

	Наименование	Характеристики
Вход	Входное напряжение (В)	Трехфазное напряжение 400 +-15% и однофазное напряжение 220 +-15%
	Входная частота	47-63 Гц
	Цифровые входы	29 входов, DC 24В/4,5 – 8 мА
	Высоковольтные входы	3-ри входа AC/DC 110В
	Порт энкодера	Инкрементный энкодер, sin/cos, UVW
Выход	Выходное напряжение	От 0 до номинального входного напряжения
	Выходная частота	0-400 Гц
	Цифровые выходы	12 выходов, DC 30V/5A и AC 250V/5A
	Протокол связи	CANopen 3 канала
Встроенные блоки	Фильтр EMC	Встроенный фильтр класса С2: согласно требованиям директивы IEC 61800-3 C2
	DBU	до 30 кВт
Функции управления	Режим управления	Векторное управление с PG — картой
Функции	Перегрузочная способность	150% от номинального тока в течении 60 секунд. 180% от номинального тока в течении 10 секунд. 200% в течении 1 сек.
	Стартовый момент	Векторное управление с PG – картой при 0 Гц 150% от номинального момента
	Контроль скорости	Векторное управление с PG – картой +- 0,1% от максимальной скорости
	Автоматическая регулировка Напряжения (Функция AVR)	Поддержка выходного напряжения на заданном уровне независимо от колебаний питающей сети
	Самообучающий режим	Принудительное включение торможения перед нужным этажом
	Авто настройка	Статическая и динамическая
	Компенсация стартового момента	Плавный запуск без применения взвешивающих устройств.
		Дистанционное управление остановкой
Остальное	Температура окружающей среды	От - 10°С до + 40°С. Мощность инвертора снижается при эксплуатации при температурах свыше 40°С на 4% при увеличении на 1°С до 50 °С. Свыше эксплуатация запрещена.
Остальное	Температура хранения	от - 30°С до + 60°С
	Высотность	0-1000м без ухудшения рабочих параметров. 1000-4000 согласно графику приведенному в руководстве.
	Степень защиты	IP20

Габаритные размеры
Модель	W (мм)	H (мм)	D (мм)	A (мм)	B (мм)	C (мм)	Диаметр отверстия	Под болт
EC100-1R5-S2	170	320	197	151	303	6.5	6.5	M6
EC100-2R2-S2	170	320	197	151	303	6.5	6.5	M6
EC100-004-4	170	320	197	151	303	6.5	6.5	M6
EC100-5R5-4	170	320	197	151	303	6.5	6.5	M6
EC100-7R5-4	170	320	197	151	303	6.5	6.5	M6
EC100-011-4	170	320	197	151	303	6.5	6.5	M6
EC100-015-4	230	330	197	210	311	6.5	6.5	M6
EC100-018-4	230	330	197	210	311	6.5	6.5	M6
EC100-022-4	255	400	226	237	384	10	6.5	M6
EC100-030-4	255	400	226	130	384	10	6.5	M6
EC100-037-4	270	555	325	130	540
EC100-045-4	270	555	325	130	540
EC100-055-4	270	555	325	130	540
