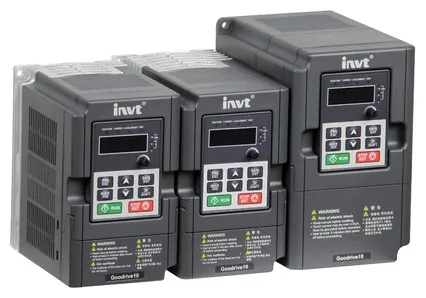

Преобразователи частоты Goodrive10 (GD 10) - насосно-вентиляторная нагрузка. Частотные преобразователи с эргономичным дизайном, компактным исполнением и встроенным входным ЕМС-фильтром (класс С2). Оптимальное решение в общепромышленном применении для электроприводов малой мощности и вентиляционных систем, не требующих векторного управления. Современный аналог CHE 100, преобразователей Веспер и DELTA.
Съёмная панель, входной фильтр, относительно небольшие размеры, современный дизайн, простота в управлении и высокая производительность – это отличительные особенности данной серии частотных преобразователей.
Области применения:
| Модель | Мощность (кВт) | Вых. ток (A) |
| Входное 1-но фазное переменное напряжение 220В -15% - 240 +10%, выходное 3-х фазное напряжение от 0 до номинального входного напряжения. | ||
| GD10-0R2G-S2-B | 0,2 | 1,6 |
| GD10-0R4G-S2-B | 0,4 | 2,5 |
| GD10-0R7G-S2-B | 0,75 | 4,2 |
| GD10-1R5G-S2-B | 1,5 | 7,5 |
| GD10-2R2G-S2-B | 2,2 | 11 |
| 3-х фазное напряжение 380В -15% - 440 +10% | ||
| GD10-0R7G-4-B | 0,75 | 2,5 |
| GD10-1R5G-4-B | 1,5 | 4,2 |
| GD10-2R2G-4-B | 2,2 | 5,5 |
| Вход | Входная частота | 47 - 63 Гц |
| Аналоговые входы | 1 аналоговых вход AI1 0–10В / 0–20мА, режим переключается перемычкой. Входной импеданс: 10 кΩ (для сигнала по напряжению) / 250 Ω (сигнал по току). | |
| Дискретные входы | 4 дискретных входа и 1 дискретный вход или 1 высокочастотный импульсный вход. | |
| Выход | Выходное напряжение | от 0 до номинального входного напряжения |
| Выходная частота | 0-400 Гц | |
| Аналоговые выходы | 1 аналоговый выход, устанавливаемых на сигнал 0–20 мА или 0–10 В. | |
| Релейные выходы | 1 релейный выход, НО или НЗ | |
| Сетевой интерфейс | MODBUS, число передачи в бодах: до 38400 бод. Интерфейс-RS-485. | |
| Импульсный выход | 1 Высокочастотный импульсный выход или многофункциональный выход с открытым коллектором | |
| Встроенные блоки | Встроенный блок торможения | есть |
| Фильтр ЕМС | Встроенный фильтр класса С2: согласно требованиям директивы IEC 61800-3 C2 | |
| Функции управления | Режим управления | по вольт-частотной характеристике U/F |
| Тип двигателя | Асинхронный | |
| Функции | Коэффициент регулирования скорости | Диапазон регулирования скорости: 1:100 |
| Перегрузочная способность |
|
|
| Функция задания частоты | Цифровое, аналоговое, с панели управления, многоскоростные задания, задание ПИД, по протоколу MODBUS | |
| Автоматическая регулировка напряжения (Функция AVR) | Поддержка выходного напряжения на заданном уровне независимо от колебаний питающей сети | |
| Функции защиты | Более чем 10 защит. Сверхток, перенапряжение, пониженное напряжение, перегрев и т.д. | |
| Функция управления пропуском частот | Пропуск до двух резонансных частот | |
| Функция отслеживания скорости | Перезапуск двигателя после потери напряжения | |
| Остальное | Температура окружающей среды |
от - 10°С до + 40°С. Мощность инвертора снижается при эксплуатации при температурах свыше 40°С на 4% при увеличении на 1°С, до 50 °С |
| Температура хранения | от - 30°С до + 60°С | |
| Высотность | 0-1000 м без ухудшения рабочих параметров. 1000-4000 согласно графику приведенному в руководстве. |
|
| Степень защиты | IP20 |
Код обозначения при заказе ПЧ:
| Обозначение | Знак | Подробное описание знака | Подробное содержание |
| Аббревиатура | 1 | Обозначение серии ПЧ | GD10 |
| Мощность | 2 | Диапазон мощности + тип нагрузки | 2R2-2.2 кВт G-Постоянный момент |
| Напряжение | 3 | Напряжение питания | 4: три фазы 400 В 2: три фазы 230 В S2: одна фаза 230 В |
| Вариант исполнения | 4 | Наличие тормозного модуля | В: встроенный модуль торможения (стандартный) По отсутствию: без модуля торможения |
| Габаритные размеры (мм) | ||||||
| Модель | W1 | W2 | H1 | H2 | D | |
|
1-й фаз 220V |
GD10-0R2G-S2-B | 85.0 | 74.0 | 140.0 | 131.5 | 134.2 |
| GD10-0R4G-S2-B | 85.0 | 74.0 | 140.0 | 131.5 | 134.2 | |
| GD10-0R7G-S2-B | 85.0 | 74.0 | 140.0 | 131.5 | 153.2 | |
| GD10-1R5G-S2-B | 100.0 | 89.0 | 165.0 | 154.0 | 153.2 | |
| GD10-2R2G-S2-B | 100.0 | 89.0 | 165.0 | 154.0 | 153.2 | |
|
3-х фаз 380V |
GD10-0R7G-4-B | 100.0 | 89.0 | 165.0 | 154.0 | 153.2 |
| GD10-1R5G-4-B | 100.0 | 89.0 | 165.0 | 154.0 | 153.2 | |
| GD10-2R2G-4-B | 100.0 | 89.0 | 165.0 | 154.0 | 153.2 | |
За дополнительную плату предоставляется:
Частотные преобразователи Goodrive10 (GD 10) – вентиляторная серия. Это недорогие частотные преобразователи с эргономичным дизайном, съёмной панелью и встроенным ЕМС-фильтром класса С2. Данные общепромышленные преобразователи предназначены для электроприводов малой мощности и вентиляционных систем. Вольт-частотное регулирование, функции ПИД, торможение постоянным током, интерфейс 485. Современный аналог CHE 100, преобразователей Веспер и DELTA.
Преобразователи частоты Goodrive10 (GD 10) - насосно-вентиляторная нагрузка. Частотные преобразователи с эргономичным дизайном, компактным исполнением и встроенным входным ЕМС-фильтром (класс С2). Оптимальное решение в общепромышленном применении для электроприводов малой мощности и вентиляционных систем, не требующих векторного управления. Современный аналог CHE 100, преобразователей Веспер и DELTA.
Съёмная панель, входной фильтр, относительно небольшие размеры, современный дизайн, простота в управлении и высокая производительность – это отличительные особенности данной серии частотных преобразователей.
Области применения:
| Модель | Мощность (кВт) | Вых. ток (A) |
| Входное 1-но фазное переменное напряжение 220В -15% - 240 +10%, выходное 3-х фазное напряжение от 0 до номинального входного напряжения. | ||
| GD10-0R2G-S2-B | 0,2 | 1,6 |
| GD10-0R4G-S2-B | 0,4 | 2,5 |
| GD10-0R7G-S2-B | 0,75 | 4,2 |
| GD10-1R5G-S2-B | 1,5 | 7,5 |
| GD10-2R2G-S2-B | 2,2 | 11 |
| 3-х фазное напряжение 380В -15% - 440 +10% | ||
| GD10-0R7G-4-B | 0,75 | 2,5 |
| GD10-1R5G-4-B | 1,5 | 4,2 |
| GD10-2R2G-4-B | 2,2 | 5,5 |
| Вход | Входная частота | 47 - 63 Гц |
| Аналоговые входы | 1 аналоговых вход AI1 0–10В / 0–20мА, режим переключается перемычкой. Входной импеданс: 10 кΩ (для сигнала по напряжению) / 250 Ω (сигнал по току). | |
| Дискретные входы | 4 дискретных входа и 1 дискретный вход или 1 высокочастотный импульсный вход. | |
| Выход | Выходное напряжение | от 0 до номинального входного напряжения |
| Выходная частота | 0-400 Гц | |
| Аналоговые выходы | 1 аналоговый выход, устанавливаемых на сигнал 0–20 мА или 0–10 В. | |
| Релейные выходы | 1 релейный выход, НО или НЗ | |
| Сетевой интерфейс | MODBUS, число передачи в бодах: до 38400 бод. Интерфейс-RS-485. | |
| Импульсный выход | 1 Высокочастотный импульсный выход или многофункциональный выход с открытым коллектором | |
| Встроенные блоки | Встроенный блок торможения | есть |
| Фильтр ЕМС | Встроенный фильтр класса С2: согласно требованиям директивы IEC 61800-3 C2 | |
| Функции управления | Режим управления | по вольт-частотной характеристике U/F |
| Тип двигателя | Асинхронный | |
| Функции | Коэффициент регулирования скорости | Диапазон регулирования скорости: 1:100 |
| Перегрузочная способность |
|
|
| Функция задания частоты | Цифровое, аналоговое, с панели управления, многоскоростные задания, задание ПИД, по протоколу MODBUS | |
| Автоматическая регулировка напряжения (Функция AVR) | Поддержка выходного напряжения на заданном уровне независимо от колебаний питающей сети | |
| Функции защиты | Более чем 10 защит. Сверхток, перенапряжение, пониженное напряжение, перегрев и т.д. | |
| Функция управления пропуском частот | Пропуск до двух резонансных частот | |
| Функция отслеживания скорости | Перезапуск двигателя после потери напряжения | |
| Остальное | Температура окружающей среды |
от - 10°С до + 40°С. Мощность инвертора снижается при эксплуатации при температурах свыше 40°С на 4% при увеличении на 1°С, до 50 °С |
| Температура хранения | от - 30°С до + 60°С | |
| Высотность | 0-1000 м без ухудшения рабочих параметров. 1000-4000 согласно графику приведенному в руководстве. |
|
| Степень защиты | IP20 |
Код обозначения при заказе ПЧ:
| Обозначение | Знак | Подробное описание знака | Подробное содержание |
| Аббревиатура | 1 | Обозначение серии ПЧ | GD10 |
| Мощность | 2 | Диапазон мощности + тип нагрузки | 2R2-2.2 кВт G-Постоянный момент |
| Напряжение | 3 | Напряжение питания | 4: три фазы 400 В 2: три фазы 230 В S2: одна фаза 230 В |
| Вариант исполнения | 4 | Наличие тормозного модуля | В: встроенный модуль торможения (стандартный) По отсутствию: без модуля торможения |
| Габаритные размеры (мм) | ||||||
| Модель | W1 | W2 | H1 | H2 | D | |
|
1-й фаз 220V |
GD10-0R2G-S2-B | 85.0 | 74.0 | 140.0 | 131.5 | 134.2 |
| GD10-0R4G-S2-B | 85.0 | 74.0 | 140.0 | 131.5 | 134.2 | |
| GD10-0R7G-S2-B | 85.0 | 74.0 | 140.0 | 131.5 | 153.2 | |
| GD10-1R5G-S2-B | 100.0 | 89.0 | 165.0 | 154.0 | 153.2 | |
| GD10-2R2G-S2-B | 100.0 | 89.0 | 165.0 | 154.0 | 153.2 | |
|
3-х фаз 380V |
GD10-0R7G-4-B | 100.0 | 89.0 | 165.0 | 154.0 | 153.2 |
| GD10-1R5G-4-B | 100.0 | 89.0 | 165.0 | 154.0 | 153.2 | |
| GD10-2R2G-4-B | 100.0 | 89.0 | 165.0 | 154.0 | 153.2 | |
За дополнительную плату предоставляется:
В наличии
Цена: ₽ 8 582.56
В наличии
Цена: ₽ 8 915.40
В наличии
Цена: ₽ 9 081.82
В наличии
Цена: ₽ 12 006.07
В наличии
Цена: ₽ 12 338.91
В наличии
Цена: ₽ 13 028.37
В наличии
Цена: ₽ 13 028.37
В наличии
Цена: ₽ 13 884.25
В наличии
Цена: ₽ 9 081.82
В наличии
Цена: ₽ 9 604.86
В наличии
Цена: ₽ 10 294.32
В наличии
Цена: ₽ 12 695.53
В наличии
Цена: ₽ 14 906.55
